l 输入接口 − 2 ×HDMI 1.3 − 1 × DVI − 1 × 3G-SDI（IN+LOOP），选配l 输出接口 − 6 路千兆网口 最大带载 390 万像素，单台设备输出最大宽 度 10240，高度 8192 − 1 路 HDMI 1.3 输出接口 可用作输出预监或视频输出
l 音频输入输出 − 支持 HDMI 伴随音频输入 − 支持 3.5mm 独立音频输入 − 支持 3.5mm 独立音频输出 − 支持通过多功能卡进行音频输出
l 低至 1 帧延迟输出 在低延迟开关开启、输入源同步开启，输入源到 接收卡之间的延时可减少至 1 帧
l 3 个图层 − 图层大小和位置可单独调节 − 图层优先级可调整
l 1 路 OSD − 每个场景支持 1 路 OSD 画面 − 最大支持导入存储 8 张 OSD 图片 − 每张 OSD 最大支持 390 万像素点，最宽 10240 像素，最高 8192 像素 − OSD 画面支持置顶和置底调节
l 强大视频处理能力 − 搭载 SuperView III 画质处理技术，支持输出 画面无级缩放 − 支持一键全屏缩放 .
输入接口
3G-SDI 1 3G-SDI 为选配接口。
l 支持 ST-424 (3G)，ST-292 (HD)和 ST-259（SD）标准视频源输入。
l 单路支持 1920×1080@60Hz 视频源输入。
l 支持去隔行处理。
l 支持 3G-SDI Loop 环路输出。
HDMI 1.3 2
l 支持 1920×1200@60Hz/600×3840@60Hz（强推）视频源输入。
l 支持 HDCP 1.4。
l 支持隔行信号输入。
l 支持自定义分辨率。
− 自定义极限宽度：3840（3840×648@60Hz）
− 自定义极限高度：2784（800×2784@60Hz）
− 支持前端强推 600×3840@60Hz
DVI 1
l 支持 1920×1200@60Hz/600×3840@60Hz（强推）视频源输入。
l 支持 HDCP 1.4。
l 支持隔行信号输入。
l 支持自定义分辨率。
− 自定义极限宽度：3840（3840×648@60Hz）
− 自定义极限高度：2784（800×2784@60Hz）
− 支持前端强推 600×3840@60Hz
AUDIO 1
3.5mm 外部音频输入接口。
网口 6
千兆网口输出接口。
l 最大带载 390 万像素。
l 极限宽度 10240。
l 极限高度 8192。
网口 1 和网口 2 支持音频输出，通过多功能卡解析音频时，需要将多功能卡连接到网
口 1 或网口 2。
网口状态指示灯说明：
l 网口左上角指示灯为当前网口连接状态指示灯。
− 长亮：线路连接正常。
− 闪烁：线路连接不稳定。
− 不亮：线路未连接。
l 网口右上角指示灯为当前网口为通讯状态指示灯。
− 长亮：网线短路。
− 闪烁：信号正常，正在通讯。
− 不亮：无数据传输。
HDMI 1.3 1
HDMI 1.3 接口
用于输出画面预监或视频输出，输出分辨率可调节。
AUDIO 1
3.5mm 音频输出接口。
ETHERNET 1
连接上位机和通过 V-Can 升级固件程序。
网口状态指示灯说明：
l 网口左上角指示灯为当前网口连接状态指示灯。
− 长亮：线路连接正常。
− 闪烁：线路连接不稳定。
− 不亮：线路未连接。
l 网口右上角指示灯为当前网口为通讯状态指示灯。
− 长亮：网线短路。
− 闪烁：信号正常，正在通讯。
− 不亮：无数据传输。
USB 2
l USB 2.0（Type-B，方口）：连接 PC，调试设备，级联设备输入。
l USB 3.0（Type-A，扁口）：级联输出接口。
E3参数输入卡 Es_4 路 DVI 输入卡 支持 SL-DVI 和 DL-DVI 输入模式，HDCP 1.4，不支持隔行信号输入。 SL-DVI 模式 接口 1、接口 2、接口 3 和接口 4 均可输入。

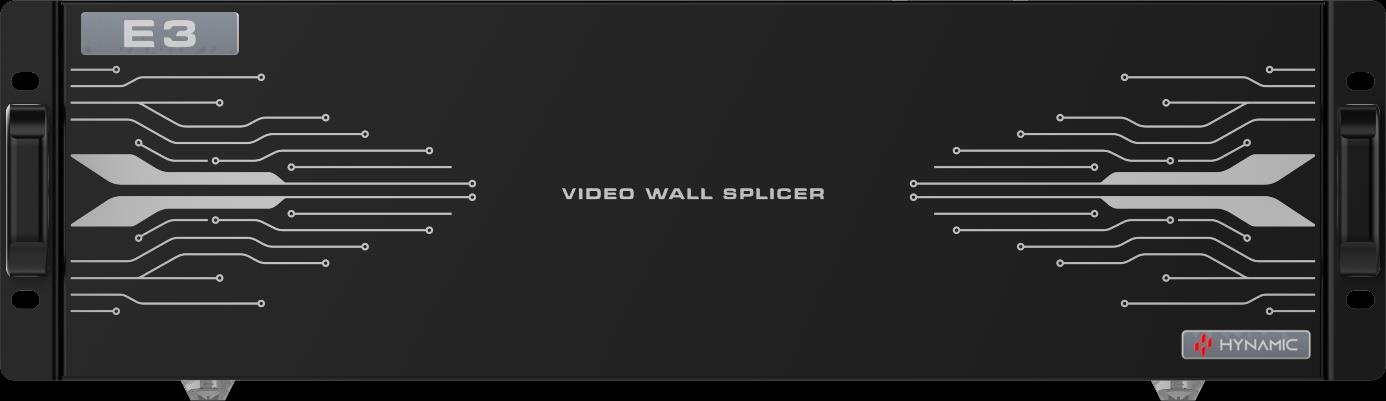

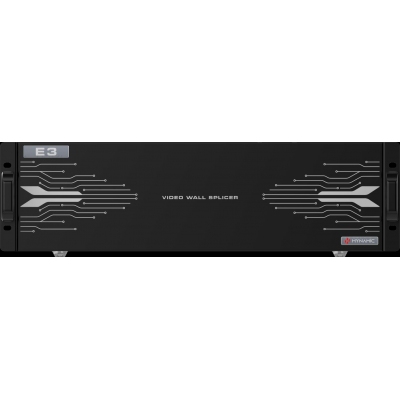

常用分辨率。 − 1920×1080@30/48/50/59.94/60Hz E3 视频拼接服务器
− 1600×900@48/50/59.94/60Hz − 1366×768@50/59.94/60Hz − 1280×720@48/50/59.94/60Hz 支持自定义分辨率。 − 极限宽度 2048 − 极限高度 2048 DL-DVI 模式 接口 2 和接口 4 可配置为 DL-DVI 模式，此时接口 1 和接口 3 不可用。 常用分辨率。 − 3840×2160@30Hz − 3840×1080@50/59.94/60Hz − 1920×1080@30/48/50/59.94/60Hz 支持自定义分辨率。
− 极限宽度 4096
− 极限高度 4095
接口指示灯状态说明 亮：输入源正常接入。 不亮：未接入输入源或输入源异常。
Es_4 路 HDMI 输 入 卡 不支持隔行信号输入。 4×HDMI 1.3 模式
2×HDMI 1.3，2×HDMI 1.4 4 个接口均按照 HDMI 1.3 模式输入。
支持自定义分辨率。
− 极限宽度：2048
− 极限高度：2048 支持 HDCP 1.4。
常用分辨率。 − 1920×1080@30/48/50/59.94/60Hz
− 1600×900@48/50/59.94/60Hz
− 1366×768@50/59.94/60Hz
− 1280×720@48/50/59.94/60Hz
2×HDMI 1.4 模式 接口 1 和接口 3 不生效，接口 2 和接口 4 生效。
常用分辨率。
− 3840×2160@30Hz
− 3840×1080@50/59.94/60Hz
− 1920×1080@30/48/50/59.94/60Hz
支持自定义分辨率。
− 极限宽度：4096
− 极限高度：4095
支持 HDCP 1.4。
接口指示灯状态说明
亮：输入源正常接入。
不亮：未接入输入源或输入源异常。
1 路 HDMI2.0 输 入卡 1×HDMI 2.0
兼容 HDMI 1.4a 和 HDMI 1.3 视频输入。
支持 HDCP 2.2。
常用分辨率。
− 4096×2160@60Hz
− 3840×2160@60Hz
− 3840×1080@50/59.94/60/120Hz
− 1920×1080@30/48/50/59.94/60Hz
支持自定义分辨率。
− 极限宽度：4096
− 极限高度：4095
接口指示灯状态说明。
亮：输入源正常接入。
不亮：未接入输入源或输入源异常。
标 准 中 控子卡
2×COM 接口
RS422/RS485/RS232可编程接口，可以用来控制接口协议为RS422/RS485/RS232
的设备。
− COM 口引脚顺序如下：
− 引脚接线顺序如下表：
1×ETHERNET 网口
连接上位机，进行设备控制。
3×I/O 接口
− 支持编程触发执行的功能需求。
− 支持输入输出两种模式。
− 输出电压 3.3V，输入电压最大支持 5V。
− 1、2、3 引脚可配置为输入/输出，G 为 1、2、3 引脚的公用接地接口。
3×RELAY OUT
− 继电器接口，电压为 DC 30V，电流为 3A。
− 分为 1 组、2 组、3 组，每组 2 个引脚，可通过程序控制连接或断开。
3×IR OUT
− 红外发射接口，用来连接自带红外发射灯，电压在 5V 以下。
− 1、2、3 为 3 个红外发射引脚，G 为 1、2、3 引脚的公共接地。
输出卡
4 路 DVI 输出卡
4×SL-DVI
− 四个接口均可配置为输出。
− 常用分辨率。
1920×1080@30/48/50/59.94/60Hz
1600×900@48/50/59.94/60Hz
1366×768@50/59.94/60Hz
1280×720@48/50/59.94/60Hz
− 支持自定义分辨率。
极限宽度：2560
极限高度：2560
− 支持 RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2 8bit 输出。
接口指示灯状态说明。
− 亮：输出连接正常。
− 不亮：输出未连接。
4 路 HDMI 输 出 卡
4×HDMI 1.3
四个接口均可配置为输出。
− 常用分辨率。
1920×1080@30/48/50/59.94/60Hz
1600×900@48/50/59.94/60Hz
1366×768@50/59.94/60Hz
1280×720@48/50/59.94/60Hz
− 支持自定义分辨率。
极限宽度：2560
极限高度：2560
支持 RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2 8bit 输出。
接口指示灯状态说明
亮：输出连接正常。
不亮：输出未连接。
2 路 网 口 +1 路 HDMI1.3 预 监卡
预监和回显输出
2×RJ45 千兆网口
连接网络查看预监和回显画面。
1×HDMI 1.3
连接显示器查看预监和回显画面。
控制卡 控制接口
1×IR IN 接口
支持对设备红外控制。
1×IR OUT 接口
支持可编程红外控制。
1×I/O 接口
− 支持编程触发执行各种功能需求。
− 支持输入输出两种模式。
− 输入 I/O 电压 5V，输出 I/O 电压 3.3V。
2×RELAY OUT 接口
− 连接继电器。
− 电压：30V 直流，电流最大 3A。
1×GND 接口
接地接口。 COM RS232 协议串口，与中控系统对接，通过中控系统进行操控
IN：中控系统信号输入接口。
OUT：中控系统信号输出接口。
参数 [品牌] 利亚德
